Latihan Praktik 3

Judul : Membangun server VoIP dengan aplikasi miniSIPPhone

Tujuan :

1. Memberikan pengetahuan baru tentang beberapa aplikasi server VoIP dengan miniSIPPhone berbasis Windows.

2. Memenuhi KD 4.11 tentang instalasi jenis SIP server.

Syarat :

Siapkan jaringan lokal dengan sebuah komputer Windows sebagai server-nya. Ikuti petunjuk berikut.

1. Unduh terlebih dahulu file instalasi dari miniSIPServer pada link https://www.myvoipapp.com/.

2. Pada halaman Download, pilih tipe aplikasi For Windows dan pilih yang memberikan support client sebanyak 20.

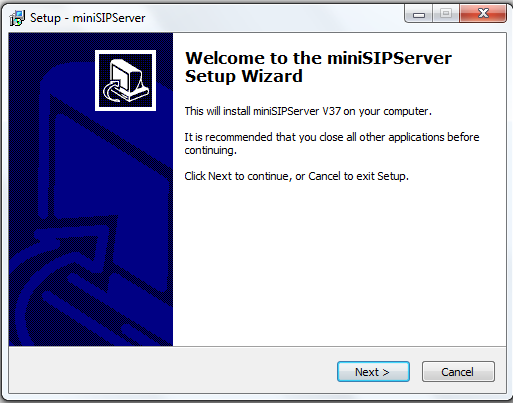

3. Setelah berhasil mengunduh, mulailah menjalankan file instalasi dengan melakukan double click file mss_36_u20.exe.

4. Lakukan proses instalasi mulai dari persetujuan lisensi, kemudian menentukan lokasi hasil instalasi seperti yang telah dilakukan sebelumnya.

5. Setelah tahapan persiapan instalasi selesai, Anda klik tombol Install untuk memulai proses instalasi.

6. Tunggu beberapa saat hingga proses instalasi selesai. Klik Finish untuk menjalankan miniSIPServer.

7. Pada saat aplikasi miniSIPServer running, sistem akan meminta permission dari Windows, pilih Allow access.

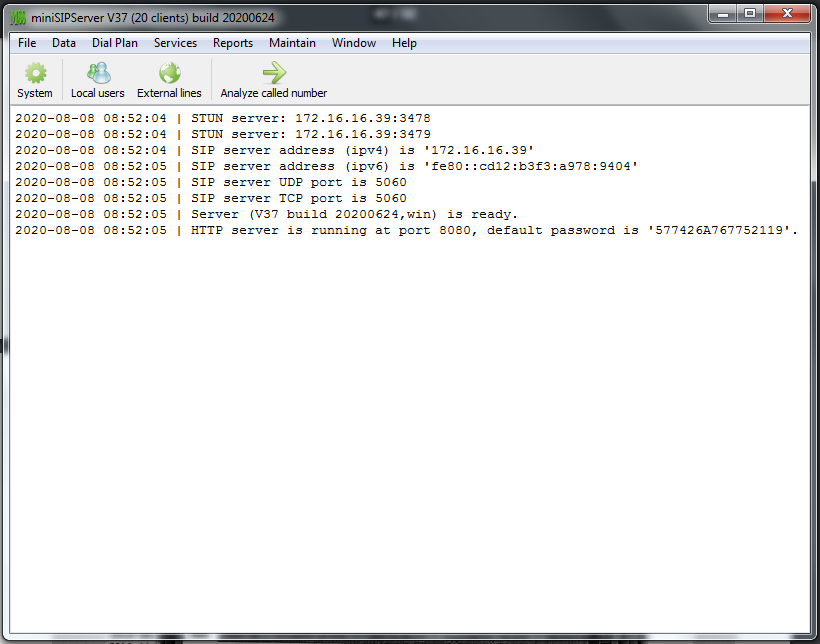

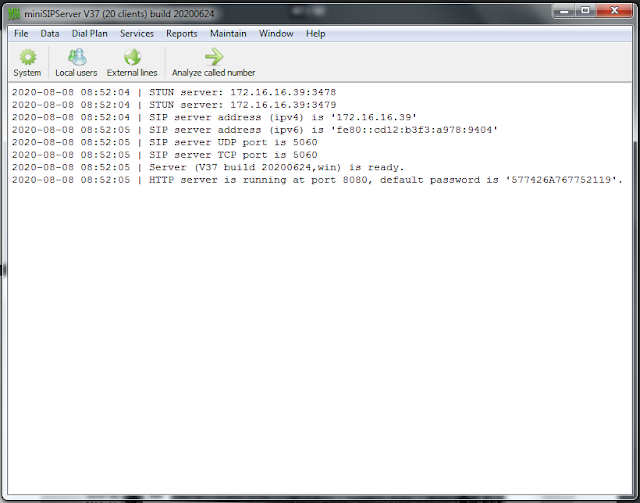

8. Berikut adalah tampilan miniSIPServer ketika dijalankan.

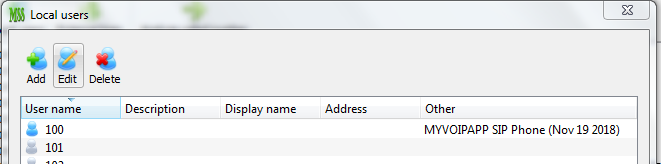

9. Pilih menu Local users untuk melihat daftar user SIP yang telah tersedia. Berikut ad tampilan dari Local users.

10. Secara default, miniSIPServer telah menyediakan beberapa user bawaan seperti 100, 101, dan 102. Sampai tahapan ini, proses instalasi dan konfigurasi server telah berhasil dikerjakan.

11. Untuk melakukan pengujian komunikasi antara user yang tersedia, Anda dapat melakukan instalasi aplikasi miniSIPPhone yang dapat diunduh pada laman https://www. myvoipapp.com. Lakukan instalasi aplikasi tersebut pada komputer client (lakukan seperti dalam tahapan sebelumnya).

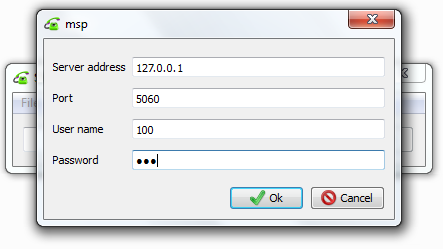

12. Jalankan aplikasi miniSIPPhone, kemudian lengkapi detail informasi akun SIP (sesuai daftar akun bawaan SIP) seperti gambar berikut.

13. Berikut adalah tampilan monitoring server (menu Local users) setelah user client berhasil

login dengan username 100.

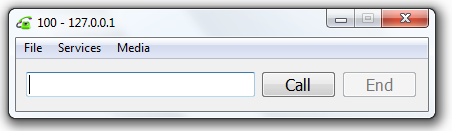

14. Berikut adalah tampilan miniSIPPhone ketika terdaftar di SIP server.

15. Lakukan hal yang serupa pada komputer client yang lain dengan melakukan instalasi aplikasi miniSIPPhone dan login dengan akun 101. Setelah berhasil login, daftar user yang berhasil terkoneksi dan login ke dalam SIP server akan terpantau dalam menu Local users.

16. Lakukan pengujian dengan melakukan panggilan dari username 101 ke user 100. Caranya dengan cara memasukkan dial number 100 lalu pilih Call pada aplikasi miniSIPPhone.

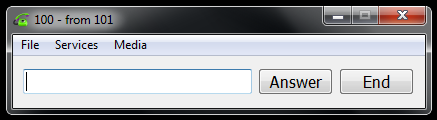

17. Berikut adalah tampilan softphone ketika username 100 mendapat panggilan dari 101. Klik tombol Answer untuk menjawab panggilan.

Zona Aktivitas

A. Uji Pengetahuan (Nilai Pengetahuan IV)

1. Apa yang Anda ketahui tentang SIP? Jelaskan.

2. Bagaimana cara kerja SIP dalam melayani sistem VoIP? Jelaskan.

3. Tuliskan dan jelaskan minimal enam jenis konten pesan dalam layanan SIP.

4. Apa yang dimaksud dengan kode 3xx dalam respons SIP? Jelaskan dengan singkat.

Praktikum (Nilai Praktik IV)

Bagi peserta didik ke dalam beberapa kelompok dengan anggota maksimal tiga orang Lanjutkan latihan praktik tentang mengonfigurasi VoIP server menggunakan minisippa dengan menambahkan dua pesawat IP phone. Buat laporan tentang konfigurasinya dan pengujiannya, kemudian presentasikan di depan kelas.

Eksperimen (Nilai Proyek IV)

Pada aktivitas eksperimen ini, Anda akan melakukan analisis terhadap performa dalam komunikasi server VoIP berbasis Asterisk dengan miniSIPPhone.

1. Lakukan pengukuran besar bandwidth yang dibutuhkan untuk menjalankan sesi komunikasi antara server VoIP dan Asterisk dibandingkan miniSIPPhone.

2. Jelaskan hasil eksperimen Anda dan presentasikan di depan kelas.

Rangkuman

1. Sistem PBX akan menjembatani komunikasi antara telepon internal penggunanya (memiliki beberapa saluran telepon internal) dan sambungan telepon publik atau PSTN (Public Switched Telephone Network).

2. Hunting dapat diartikan sebagai grup kanal pengguna yang dilengkapi dengan sebuah nomor panggilan.

3. Extension dapat dikatakan sebagai prosedur penomoran atau dial number pada setiap perangkat telepon yang terkoneksi dengan server VolP.

4. Dial plan adalah inti dari sistem Asterisk, yaitu rule yang menjelaskan tentang mekanisme Asterisk PBX dalam menangani panggilan masuk dan keluar, juga berisi semua nomor ekstensi.



5. SIP atau Session Initiation Protocol adalah salah satu jenis protokol yang digunakan dalam jaringan berbasis VoIP, yang fungsi utamanya adalah menentukan standar dalam proses signalling dan pengontrolan sesi komunikasi dalam paket komunikasi telepon.

6. Tahapan signalling dalam proses komunikasi dengan SIP dapat diringkas menjadi enam tahapan, yaitu SIP addressing, mengidentifikasi alamat server SIP, proses transfer data dalam SIP, invitasi SIP, mengidentifikasi alamat user, serta merangkai dan memodifikasi sesi komunikasi.

Ulangan Akhir Bab 1

A. Pilihlah salah satu jawaban yang tepat.

1. Jenis PBX yang memiliki kelebihan dalam sistem penyambungan secara otomatis ketika ada permintaan koneksi antar extension disebut

a. KTS

b. PNX

c. PABX

d. PMBX

e. EPABX

2. Berikut yang tidak termasuk jenis PBX dilihat dari sisi jalur penghubungnya adalah

a. BRA

b. DID

c. HRA

d. PRA

e. hunting group

3. Jenis PABX yang diklasifikasikan berdasarkan kemampuan untuk menyesuaikan dengan kebutuhan pasar terutama dalam melakukan upgrade fitur dalam perangkat adalah ....

a. port

b. calling

c. blocking

d. ekspansi

e. forward calling

4. Jumlah ekstensi yang disediakan dalam PBX berskala small dalam melayani sambungan privat jaringan telepon perusahaan adalah

a. 20

b. 45

c. 50

d. 75

e. 100

5. Tipikal trunk line yang dapat menyambungkan PBX satu dengan PBX lainnya, baik secara langsung maupun dengan public exchange merupakan jenis trunk yang berkarakteristik.

a. tie trunk

b. subscriber line

c. central office trunk

d. foreign exchange trunk

e. wide area telephone service trunk

6. Mekanisme hunting yang akan mulai mencari member berdasarkan digit nomor yang ditekan atau di-dial, jika tidak ditemukan akan dilanjutkan pada member berikutnya sampai berakhir kemudian diulang dari awal lagi. Karakteristik ini merupakan metode yang digunakan dalam proses ....

a. 2WB

b. 2WF

c. GUCD

d. circular hunting

e. regular hunting

7. Jenis hunting yang memprioritaskan pencarian dari nilai terbesar menuju nilai terkecil dari penomoran merupakan ciri khusus dalam cara kerja tipe ....

a. 2WB

b. 2WF

c. GUCD

d. circular hunting

e. regular hunting

8. Dalam memberikan penomoran ekstensi telepon dengan Asterisk berjenis predefined, dikenal beberapa jenis parameter yang memiliki peran dan fungsinya masing masing. Parameter yang tepat untuk menentukan respons time out adalah

a. T

b. o

c. h

d. t

e. i

9. Pada penomoran extension dalam Asterisk menggunakan metode pattern yang diawali tanda karakter khusus underscore"_", simbol karakter yang mewakili penomoran dari angka 0-9 adalah ....

a. Z

b. N

c. Y

d. X

e. Dot"

10. Function dalam dial plan yang memungkinkan Anda untuk membagi konten suatu variabel dengan menggunakan pembatas yang ditentukan adalah

a. DB

b. CUT

c. TIMEOUT

d. CALLERID

e. LANGUAGE

11. Perintah dalam dial plan yang dapat digunakan untuk menghitung dan membandingkan orisinalitas pesan dalam Asterisk disebut....

a. CDR

b. MD5

c. CHECK

d. MD5SUM

e. CHECK_MD5

12. Jenis request dalam protokol SIP yang dapat

difungsikan oleh pengguna dalam membuat daftar baru tentang informasi kontak respons, yang mengandung konten tentang keadaan permintaan dan status kode yang ditampilkan merupakan karakteristik dari konten ...

a. ack

b. bye

c. invite

d. register

e. cancel

13. Di antara pilihan berikut, kode respons server SIP yang memberikan informasi bahwa request telah diterima dengan baik dan sedang dalam pengerjaan yang benar adalah

a. 1xx

b. 2xx

c. 3xx

d. 4xx

e. 5xx

14. Bagian pendukung terbentuknya jaringan VoIP dengan SIP server yang yang menghasilkan kode respons 3xx (redirection) pada setiap permintaan yang diterimanya, kemudian mengarahkan request tersebut pada client yang dituju dengan cara menghubungi alamat URI merupakan tanggung jawab dari elemen .

a. registrar

b. SIP server

c. proxy server

d. redirect server

e. session border controller

15. Kode yang diberikan jika terjadi kegagal server SIP ketika tidak berhasil mer dalam memberikan layanan adalah

a. 1xx

b. 2xx

c. 3xx

d. 4xx

e. 5xx

B. Jawablah pertanyaan-pertanyaan berikut dengan benar.

1. Tuliskan dan jelaskan minimal empat kode respons server SIP dalam memberikan respons pada

permintaan client-nya.

2. Jelaskan pengertian baris kode writeprotect dalam bagian general Asterisk.

3. Jelaskan perbedaan antara sistem PBX dan hunting.

4. Tuliskan dan jelaskan tiga jenis hunting yang Anda ketahui.

5. Jelaskan perbedaan antara PABX dan EPABX

C. Praktik

Tugas bersifat individu.



1. Buatlah topologi berikut

2. Lakukan setup dan konfigurasi jaringan VoIP sesuai gambar topologi sebelumnya dengan keten sebagai berikut.

a. Server VolP menggunakan OS berbasis Linux.

b. Aplikasi VolP server yang dipilih bebas.

c. Konfigurasi IP address setiap client dan server, serta pengaturan extension disesuaikan dengan gambar topologinya.

3. Buat laporan dan presentasikan hasilnya di depan kelas.

Latihan Praktik 2

Judul : Membangun server VoIP dengan aplikasi Ozeki

Tujuan :

1. Memberikan pengetahuan baru tentang beberapa aplikasi server VoIP berbasis Windows

2. Memenuhi KD 4.11 tentang instalasi jenis SIP server

Syarat : Siapkan jaringan lokal dengan sebuah komputer Windows sebagai server-nya

Ikuti petunjuk berikut.


1. Unduh terlebih dahulu aplikasi Ozeki VoIP pada link http://www.ozekiphone.com/.


2. Ekstrak terlebih dahulu paket file instalasi Ozeki yang masih dalam format zip, kemudian jalankan proses instalasi


3. Klik Install untuk memulai proses instalasi Ozeki dan tunggu beberapa saat hingga proses instalasi mulai berjalan.

4. Masukkan detail informasi akun dalam pembuatan Ozeki server, klik Next untuk melanjutkan proses.




5. Karena pada pembuatan server Anda tidak mengaktifkan layanan e-mail, aktifkan opsi Skip this stop kemudian klik Next.



6. Setelah itu, lengkapi informasi tentang perusahaan atau organisasi yang menggunakan server Ozeki, kemudian klik Finish.



7. Pilih OK untuk menyetujui dan menyimpan hasil konfigurasi yang telah di-setting sebelumnya.



8. Sistem instalasi Ozeki akan menampilkan informasi tentang akun yang telah dibuat ( sebagai catatan, informasi ini harus dicatat sebagai syarat login ke dalam sistem ). Klik OK untuk maju ke tahap instalasi berikutnya.

9. Setelah proses instalasi Ozeki berhasil dilakukan, klik Finish untuk mulai menjalankan aplikasi server Ozeki.



10. Selanjutnya, komputer akan secara otomatis me-redirect-kan halaman web management Ozeki pada alamat http://localhost:7777/. Masukkan username dan password sesuai yang telah dikonfigurasi sebelumnya, lalu pilih Login untuk masuk ke Administrator panel.

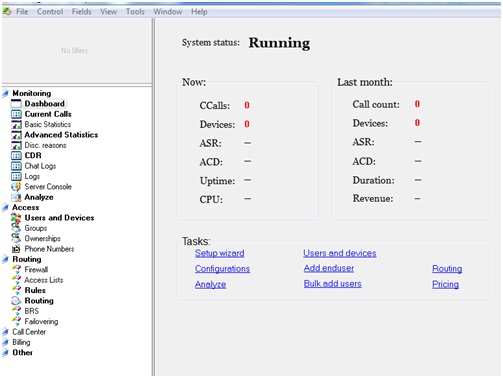

11. Berikut adalah tampilan dari dashboard Ozeki.

12. Untuk membuat user SIP, klik tombol Install pada menu SIP extension pada tab Extensions.

13. Masukkan phone number dan password, lalu pilih OK untuk membuat akun SIP. Klik OK.

14. Berikut tampilan detail dari user SIP/SIP extensions.

15. Berikut adalah tampilan informasi lengkap dari SIP extensions yang telah dibuat.

16. Lakukan hal serupa untuk membuat user baru seperti sebelumnya.

17. Pada tahapan ini, instalasi dan konfigurasi Ozeki telah selesai.

18. Untuk melakukan pengujian gunakan aplikasi softphone 3CXPhone, lalu masukkan informasi akun sesuai yang telah didaftarkan pada Ozeki sebelumnya.



19. Tunggu hingga proses koneksi client dengan softphone 3CXPhone terhubung ke SIP server.

20. Registrasikan akun “1001” dengan menggunakan pc lain, pada contoh berikut menggunakan aplikasi miniSIPphone.



21. Setelah tersambung dengan Ozeki, lakukan panggilan dari user 1001 ke user 1000.

22. Ketika mendapat panggilan dari user 1001, tekan tombol Dial yang berwarna hijau untuk menjawab

panggilan.

Latihan Praktik 1

Judul : Membuat layanan PBX dengan MizuVoIP

1. Pastikan komputer server telah terinstal OS minimal Windows 8 dan terkoneksi dengan internet

2. Unduh aplikasi MizuVoIP pada link berikut.

https://www.mizu-voip.com/Software/VoIPServer/WindowsPBX.aspx

3. Sesuaikan jenis paket instalasi dengan sistem operasi komputer server yang digunakan setelah proses unduhan selesai, jalankan file instalasi tersebut.

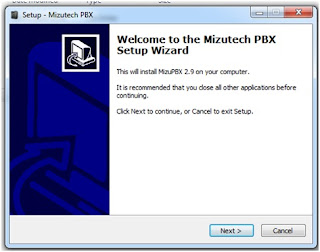

4. Pilih Next untuk memulai proses instalasi

5. Pilih opsi I accept the agreement sebagai tanda anda menyetujui lisensi instalasi, kemudian pilih Next.

6. Tentukan lokasi folder instalasi dari Mizu, lalu pilih Next.

7. Berikan nama Start Menu Folder dari Mizu lalu pilih Next

8.  Klik Install untuk memulai proses instalasi.

9.  Tunggu beberapa saat hingga proses instalasi selesai.

10. Klik Finish untuk mengakihiri proses instalasi dan menjalankan aplikasi Mizu.

11. Berikut adalah tampilan dari aplikasi PBXAdmin Mizu.

12. Pada saat konfigurasi instalasi awal, akan muncul Configuration Wizard, pilih Quick/Auto configuration kemudian pilih Next.

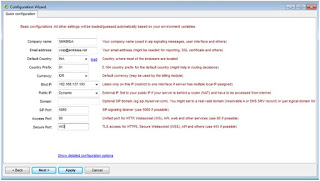

13. Lengkapi detail isian konfigurasi Mizu seperti gambar berikut, lalu pilih Next.

14. Klik Apply untuk menyimpan dan menjalankan hasil konfigurasi .

15. Berikut adalah tampilan aplikasi MizuVoIP yang telah berhasil dikonfigurasi dan dijalankan.

16. Langkah berikutnya adalah membuat user pada Mizu, pilih pada menu Access → Users and Devices, setelah itu pilih Users.

17. Secara default dalam Mizu terdapat beberapa template user. Untuk membuat user sesuai kebutuhan, klik ikon + ( Insert record ).

18. Lengkapi isian detail informasi user seperti gambar berikut :

19. Pilih Save untuk menyimpan detail informasi user. Selanjutnya, buat satu user untuk perangkat yang lainnya (lihat contoh seperti gambar berikut).

20. Setelah tahapan-tahapan sebelumnya berhasil dikerjakan, fase berikutnya adalah mengaktifkan fungsi server dengan cara pilih menu Control → Start Server.

21. Untuk memonitor status layanan server, klik menu Dashboard.

22. Setelah tahapan melakukan instalasi dan mengonfigurasi Mizu selesai, selanjutnya adalah menginstal softphone terlebih dahulu dengan aplikasi 3CX.softphone dapat diunduh pada laman https://www.3cx.com/downloads/3CXPhone6.msi

23. Pilih jenis paket sesuai dengan tipe system operasi yang digunakan oleh computer client. Setelah itu, install paket aplikasi 3CXPhone.

24. Pilih Next untuk memulai proses instalasi.

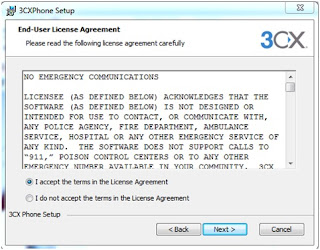

25. Pilih opsi I accept the terms in the License Agreement, lalu klik Next untuk menyetujui lisensi software.

26. Tentukan folder instalasi dari 3CXPhone, lalu klik Next.

27. Klik Install untuk memulai insatalasi.

28. Tunggu beberapa saat hingga proses instalasi selesai. Selanjutnya, klik Finish untuk menyelesaikan proses instalasi.

29. Saat menjalankan aplikasi 3CXPhone untuk pertama kalinya, akan muncul informasi tampilan tentang SIP profile yang belum ditemukan aplikasi 3CX. Pilih Create Profile untuk mengonfigurasi akun SIP secara manual.

30. Masukkan informasi akun sesuai dengan akun yang telah didaftarkan pada SIP server sebelumnya.

31. Klik OK untuk menyimpan akun user dalam 3CX.

32. Sebagai catatan, computer client dipastikan telah terkoneksi dengan baik pada server SIP. Tunggu beberapa saat hingga 3CXPhone berhasil terhubung ke server.

33. Pada computer client yang lain, lakukan registrasi akun SIP smk seperti yang telah disimpan dalam server Mizu menggunakan aplikasi softphone lainya, dalam contoh berikut menggunakan aplikasi miniSIPPhone.

34. Setelah itu, lakukan pengujian panggilan dengan memanggil akun smk ke akun bisa.

35. Berikut adalah tampilan 3CXPhone saat menerima panggilan masuk dari user smk. Pilih tombol Dial berwarna hijau untuk menjawab panggilan.

36. Berikut adalah tampilan 3CXPhone dalam sesi komunikasi dengan user lain ketika proses panggilan berlangsung.

37. Selamat Anda telah berhasil menginstal dan mengonfigurasi, serta melakukan pengujian aplikasi Mizu VOIP.
