Diagram Rangkaian Operasi Komunikasi VoIP

Layanan Volp memanfaatkan infrastruktur jaringan data yang sudah ada untuk melakukan komunikasi suara dengan memanfaatkan media internet. Dalam komunikasi Volp, pengguna melakukan komunikasi telepon melalui terminal yang berupa PC atau telepon biasa. Dengan menggunakan teknologi VoIP, banyak keuntungan yang dapat diambil, salah satunya adalah biaya yang digunakan lebih murah jika dibandingkan dengan tarif telepon tradisional, karena jaringan berbasis IP bersifat global.

Teknologi VoIP diperkenalkan setelah internet mulai berkembang pada tahun 1995. Awalnya, kemampuan mengirimkan suara melalui internet hanya merupakan eksperimen dari beberapa orang atau perusahaan kecil. Perusahaan yang pertama kali melakukan percobaan VoIP adalah Vocaltech yang kemudian diikuti oleh Microsoft dengan program Netmeeting.

mouter internet masih sangat lambat, di mana masih menggunakan

model dial-up dengan kecepatan kurang lebih 36.6 Kbyte. Backbone internet pun masih kecil. Aplikasi yang menggunakan banyak bandwidth, seperti suara atau video masih sangat terbatas penggunaannya. Dalam komunikasi VoIP, pengguna melakukan hubungan telepon melalui terminal yang berupa PC atau telepon biasa. Dan dalam perkembangannya, VolPlebih membutuhkan sedikit bandwidth jika dbandingkan dengan telepon biasa atau konvensional.

Bacalah teks berikut dengan saksama!

Perkembangan teknologi semakin menuntut adanya penunjang teknologi telekomunikasi yang semakin maju. Dikarenakan perkembangan yang pesat, jarak dan waktu tidak lagi menjadi permasalahan. Telekomunikasi saat ini diarahkan untuk menjadi satu layanan yang dapat mencakup data, suara, gambar, serta komunikasi mobile dengan kualitas yang tinggi.

Jaringan yang didukung oleh protocol IP, semakin fleksibel dalam memenuhi tuntutan kebut, diharapkan. Next Generation Network (NGN) merupakan suatu jaringan telekomunikasi masa depan yang diharapkan untuk mampu meningkatkan kineria dan efisie lembaga atau badan pelayanan telekomunikasi.

Satu teknologi yang diharapkan mampu menjadi solusi dalam peralihan teknologi tele alah softswitch. Jaringan softswitch memungkinkan layanan menuju teknologi jaringan masa depan adalah softswitch. Jaringan softswitch memur voice call, video, dan data pada satu jaringan broadband yang sama. Softswitch dapat sebagai salah satu teknologi broadband yang andal dan fleksibel, sehingga dapat frastruktur dan kemudahan dalam pengembangan keuntungan terhadap menurunnya biaya infrastrukt layanan telekomunikasi baru.

Softswitch dapat beroperasi secara penuh bersama jaringan eksisting atau yang telah ada dal ich dilakukan dengan menyederhanakan desain jaringan inti berevolusi menuju jaringan NGN. Softswitch dile setiap elemen yang terdapat di dalamnya dapat berevolusi kepada konsep arsitektur layer, sehingga setiap elemen yang terdapat dida terhadap elemen lainnya.

A. Protokoler Server Softswitch

Server softswitch diharapkan mampu memenuhi kebutuhan telekomunikasi di masa depan. Softswitch menghubungkan beberapa jaringan dengan jaringan paket. Jaringan yang dimaksud dapat berupa jaringan PSTN, jaringan internet, TV, dan sebagainya, sehingga jaringan memiliki arsitektur yang terdistribusi. Dengan adanya softswitch, fungsi dan peran PSTN didistribusikan pada layer yang terpisah yang dijembatani oleh open interface. Hal ini memungkinkan integrasi perangkat dari berbagai vendor.

Proses komunikasi data adalah perpindahan data dari suatu sumber atau transmiter menuju ke suatu tujuan atau receiver yang melewati suatu media penghantar dalam bentuk bit-bit. Salah satu contoh proses komunikasi data adalah melakukan video conference melalui komputer. Suara dan video dalam video conference harus diubah terlebih dahulu menjadi bentuk kumpulan bit-bit sebelum memasuki media penghantaran untuk dikomunikasikan.

Dalam komunikasi data, hal-hal yang harus diperhatikan adalah pengirim, media, dan penerima. Pengirim adalah orang yang bertindak sebagai sumbernya, media sebagai perantaranya, dan penerima adalah server atau orang yang menampung data. Proses komunikasi data terbagi menjadi dua kategori, yaitu komunikasi data pada jaringan komputer dan komunikasi data pada jaringan telepon.

Komunikasi data pada jaringan komputer memungkinkan pertukaran data yang terjadi antarkomputer. Sementara itu, komunikasi data pada jaringan telepon adalah proses pertukaran data yang dilakukan dengan memanfaatkan teknologi komunikasi jarak jauh melalui sinyal listrik.

Untuk melakukan suatu proses komunikasi data dalam jaringan, diperlukan alat atau perangkat yang dapat menunjang pembangunan sebuah infrastruktur jaringan komunikasi data.

Proses komunikasi data adalah perpindahan informasi yang teriadi dari suatu sumber menuju ke suatu tujuan. Proses komunikasi data dapat terjadi pada jaringan komputer maupun jaringan telepon. 1. Komunikasi Data pada Jaringan Komputer

Jaringan komputer adalah jaringan telekomunikasi yang memungkinkan komputer satu dapat saling terhubung dengan komputer lain dan saling bertukar data. Agar dapat saling bertukar data, setiap bagian dari jaringan komputer dapat meminta dan memberikan layanan. Pihak yang meminta atau menerima layanan tersebut disebut klien, sementara pihak yang memberikan atau mengirimkan disebut server.

Proses komunikasi data yang terjadi pada jaringan komputer dapat diuraikan sebagai berikut.

a. server mengirim sinyal informasi menuju klien melalui protokol encode.

b. komputer Sinyal listrik maupun sinyal dalam bentuk gelombang elektromagnetik pada suatu jaringan komputer merambat atau memancar dengan prinsip kerja

jaringan komputer.

c. Agar suatu perangkat dalam jaringan dapat saling bertukar data, diperlukan suatu alat yang dapat berfungsi untuk mengubah sinyal analog menjadi sinyal digital, maupun sebaliknya.

d. Setelah data sampai pada klien, informasi akan di-decode kembali menjadi sinyal digital sebelum masuk ke receiver.

e. Informasi yang masuk ke receiver menggunakan protocol OSI atau TCP/IP.

Mengenal Standar Komunikasi Data

Perhatikan teks berikut dengan saksama!

Komunikasi data dirancang untuk melakukan pertukaran data secara terpusat maupun tersebar. Komunikasi data dirancang untuk melayani pengguna berbagai macam perangkat yang berasal dari vendor yang berbeda. Membangun jaringan yang efektif diperlukan suatu standar yang menjamin interoperabilitas, kompabilitas, serta kinerja yang dipersyaratkan secara ekonomis.

Standar yang terbuka (open standard) diperlukan untuk memungkinkan interkoneksi sistem, perangkat, maupun jaringan. Selain itu, standar komunikasi data penting untuk memastikan bahwa hardware dan software yang diproduksi oleh vendor yang berbeda dapat bekerja sama. Jika tidak, setiap vendor akan membuat perangkat sesuai dengan spesifikasinya sendiri. Akibatnya, tidak terjadi interoperabilitas apabila dihubungkan dengan perangkat komunikasi yang dibuat oleh vendor lain.

Komunikasi data menggunakan tiga standar dalam jaringannya, yaitu standar organisasi, standar Open Systems Interconnection (OSI), serta internet standar. Salah satu standar organisasi komunikasi data adalah IEEE 802.11. IEEE merupakan institusi yang melakukan diskusi, riset, dan pengembangan terhadap perangkat jaringan yang kemudian menjadi standarisasi yang digunakan sebagai standar. perangkat jaringan, komunikasi data, dan sebagainya.

Interkoneksi antarkomputer pada jarak tertentu, pertama kali dilakukan pada tahun 1940. Pada saat itu. Dr. George Stibbitz mengirim data melalui saluran telegraf dari Dartmouth College di New Hampshire ke Bell Laboratories di New York City. Hal tersebut menyertai kelahiran "Komunikasi Data" atau yang kemudian dikenal sebagai "Komunikasi Jaringan Informasi”. Komunikasi data yaitu pengiriman data dari komputer ke komputer lain yang terpisah secara geografis.

Sejak saat itulah kemajuan dalam teknologi komputer dan teknologi komunikasi telah menghasilkan jaringan komunikasi yang cepat dalam kemajuan komunikasi data dunia. Data dikirim melalui saluran telepon, melalui satelit, dan dibawa melalui udara oleh microwaves. Tiap bisnis atau rumah dengan sebuah

komputer dan sebuah telepon sudah memiliki kemudahan akses pada berbagai keperluan pelayanan komunikasi data. Komunikasi data dapat berupa komunikasi audio, video, maupun audio video. Dengan demikian, kegiatan bertukar informasi atau data dapat dilakukan secara jarak jauh tanpa perlu harus berhadapan.

KOMPETENSI DASAR

PENGETAHUAN

3.9 Memahami bagan dan konsep kerja Server softswitch berkaitan dengan PBX.

KETERAMPILAN

4.9 Menyajikan bagan dan konsep kerja Server softswitch berkaitan dengan PBX.

A. Sejarah

lstilah PBX pertama kali diterapkan ketika pergantian jaringan ke operator dalam perusahaan dilakukan. Secara otomatis, sistem pergantian elektromekanis dan beralih ke elektronik menggantikan sistem manual, PABX (Private Automatic Branch Exchange) dan PMBX (Private Manual Branch Exchange) yang digunakan untuk membedakan keduanya dengan sistem PBX. PBX adalah sebuah sentral privat dengan fitur seperti sentral publik yang digunakan oleh suatu lembagal perusahaan dalam melayani komunikasi internet perusahaan tersebut.

Sekarang ini istilah PBX sudah dikenal luas. Istilah PBX sudah digunakan untuk menggambarkan layanan telepon, seperti pergantian telepon sistem in house, baik untuk cakupan privat area, penyebaran yang lebih luas, ataupun pertukaran jaringan telepon lainnya.

Sejak tahun 1990-an, terdapat dua perkembangan signifikan yang menyebabkan munculnya jenis baru sistem PBX. Salah satu perkembangan tersebut adalah besarnya pertumbuhan jaringan data dan meningkatnya pemahaman publik mengenai packet switching.

Perusahaan tidak hanya membutuhkan packet switched pada jaringan untuk data saja. Perkembangan perusahaan juga membutuhkan ketersediaan internet sebagai sistem pengiriman global pada satu sistem telepon. PBXkemudian muncul dan melahirkan VolP PBX yang menjadikan komunikasi semakin menarik. Secara teknis, PBX dan VolP PBX bukanlah sistem berbeda. Cakupan PBX yang begitu luas, kadang sulit untuk dipahami. VolP PBX merupakan sistem layanan khusus dalam jaringan telepon. Faktor lainnya yang turut melahirkan sistem PBX adalah ide fokus pada kompetensi inti. Layanan PBX cenderung sulit untuk mengatur perusahaan-perusahaan kecil karena tidak ada kompetensi inti dalam penanganan telepon di dalam perusahaan tersebut. Pertimbangan ini memunculkan konsep bost PBX. Dalam host setup, PBX berada dan dikelola oleh pusat penyedia layanan telepon. Segala fitur dan panggilan telepon dikirim melalui internet. Pelanggan hanya perlu mendaftarkan diri untuk menggunakan layanan, dibandingkan harus membeli dan memelihara perangkat keras PBX yang begitu mahal. Dengan kata lain, sistem layanan telepon dipindah dari privat menjadi central ofice

B. Proses Kerja PBX Server Softswitch

Sebuah sistem IP PBX terdiri atas satu atau lebih telepon SIP, server IP PBX, dan secara opsional VolP Gateway untuk terhubung ke jalur PSTN yang ada. Fungsi IP PBX server mirip dengan cara kerja proxy server: klien SIP, baik berupa sofiware (softphone) atau perangkat keras berbasis ponsel, mendaftar ke server IP PBX, dan ketika mereka ingin membuat panggilan mereka meminta IP PBX untuk melakukan panggilan. IP PBX memiliki daftar semua ponsel/ pengguna dan alamat yang sesuai dengan SIP mereka. Dengan demikian, dapat menghubungkan panggilan internal atau rute panggilan eksternal baik melalui gateway VolP atau penyedia layanan VolP.

1. Konfigurasi Ekstensi dan Dial Plan pada Server Sofiswicth

Pengertian kstensi dan Dial Plan pada Server VolP Dalam sintax yang digunakan di file extensions.con, setiap tahapan perintah dalam sebuah extension di tulis dalam format:

exten = extension,priority,Command(parameter)

Kesimpulannya, sebuah "context mempunyai nama, seperti "john". Setiap contex dapat didefinisikan satu atau lebih "extension. Setiap extension, dapat didefinisikan sekumpulan perintah.

Komponen yang membangun tahapan perintah extension atau command line adalah sebagai berikut.

a. Extension adalah label dari extension, dapat berupa sebuah string (angka, hurut dan simbol yang diizinkan) atau pola yang harus dievaluasi secara dinamik untuk mencocokan dengan banyak kemungkinan nomor telepon. Setiap command line yang menjadi bagian dari extension tertentu harus mempunyai label yang sama.

b. Priority biasanya berupa angka integer. Merupakan urutan dari perintah yang harus dijalankan dalam sebuah extension. Perintah pertama yang akan dijalankan harus dimulai dengan prioritas 1, jika tidak ada prioritas 1 maka Asterisk tidak akan menjalankan perintah extension. Setelah prioritas 1 di jalankan, Asterisk akan menambah prioritas ke prioritas 2 dan seterusnya, tentunya jika tidak ada perintah yang menentukan prioritas mana yang selanjutnya harus dijalankan. Jika ternyata perintah selanjutnya tidak terdefinisi maka Asterisk akan menghentikan proses menjalankan perintah walaupun masih ada perintah dengan prioritas yang lebih tinggi.

c. Command atau perintah adalah "aplikasi" yang akan di jalankan oleh Asterisk.

d. Parameter adalah parameter yang harus diberikan kepada sebuah command. Tidak semua commandl perintah membutuhkan parameter, beberapa perintah dapat dijalankan tanpa parameter.

Dial Plan berfungsi sebagai outing panggilan antarekstensi, baik yang berada dalam satu IP-PBX (lokal) maupun antar IP-PBX, atau biasa disebut dial trunk. Dalam Asterisk, Dial Plan diprogram dalam satu file yang bernama extensions.conf. Secara umum, setiap ekstensi dalam Asterisk merujuk pada user tertentu yang teregister ke Asterisk tersebut sehingga biasanya nomor ekstensi sama dengan id user.

Konfigurasi Ekstensi dan Dial Plan pada Server VolP

Dial antarekstensi pada 1P-PBX

[VolPkn)->> seluruh dial plan di bawah ini hanya berlaku bagi coniext'VolPkn'

exten =>101,1.Dial(SIP/101,20) -->> Dial ext 101 dengan protokol SIP, time out 20

detik

exten =101,2,Hangup->setelah imeout dilakukan hangup

exten =>102.1.Dial(SIP/102,20)

exten =>102,2,Hangup

2. Pengertian dan Proses kerja PBX pada Server Sofiswitch

PBX atau Private Branch Exchhange adalah penycdia layanan telepon yang melayani pertukaran telepon dengan pusat di dalan suatu perusahaan dan menjadi penghubung antara telepon dari publik ke telepon perusahaan atau jaringan telepon dari perusahaan ke anak perusahaan lainnya di area yang lebih luas atau untuk publik.

PBX menghubungkan antara telepon dalam perusahaan dengan jaringan internal dan menghubungkan juga telepon dalam perusahaan dengan jaringan telepon publilk (PSTN Public Switched Telephone Network) melalui trunk, yaitu penghubung jalur komunikasi antara pengirim dengan penerima melalui central office.

Jaringan ini menggabungkan telepon dengan faksimile, modem, dan hal lain yanp menjadi perpanjangan dari kemampuan PBX sistem melalui trunk. Oleh karena itu telepon dengan sistem PBX tidak hanya berfungsi untuk kegiatan telepon, namun Juga dapat mengirim faks atau modem akses internet.

Awalnya, keuntungan utama dengan sistem PBX ini adalah penghematan biaya pada pangeilan telepon internal, dan menghindari tabrakan' jaringan telepon internal dalam suaru perusahaan. Dari sinilah, PBX mulai dikembangkan dan populer.

Layanan awal yang disediakan PBX sistem tidak mencakup hunt groups, cal forwading. dan extension dialing (misal: 4632). Barulah pada tahun 1960, PBX disimulasikan dan kemudian dikenal dengan sistem Centrex. Centrex juga melayani fitur serupa dengan PBX yang berasal dari pusat jaringan telepon.

PBX dibedakan dari 'sistem kunci' yang dilakukan pengguna secara manual ketika ia menekan nomor tujuan. Maka dari itu, secara otomatis PBX akan menuju jalur sesuai dengan nomor yang dituju pengguna.

Sistem ini disebut dengan Hybrid Systems. Sistem kunci ini dibuat dengan memilih jalur keluar khusus dengan menekan nomor eksternal. Namun, sistem PBX memiliki kode telepon untuk menghubungkan satu saluran dengan saluran luar (DDCO- Direct Dial Central Office), dan diikuti dengan nomor eksternal. Sistem PBX memungkinkan pengguna untuk melakukan panggilan telepon secara internal dan eksternal dengan menggunakan kode telepon yang telah terdaftar di Central Ofhie

maupun di DDCO.

3. Konfigurasi 3CX Phone System VOIP pada IP PBX di Windows 7

3CX Phone VolP Server

3CX Phone System adalah software berbasis IP PBX yang menggantikan tradisiona PBX dan dapat mengantarkan user untuk saling berkomunikasi. IP PBX menyuporter fitur-fitur tradisional PBX.3CX Phone System, selain berbasis Windous, 3CX juga memberikan paket teknologi komunikasi vang lengkap dengan menyertakan voice, mail, fax, email, dan status kehadiran/on line user dan juga Video Call. juga dapat mengkonfigurasi pengaturan ekstensinya masing-masing melalui web-based user portal, yang tentunya dapat diakses dari mana saja tanpa bantuan IT Stat. di antaranya fitur-fitur seperti Call Forwarding dan Caller ID.

Dengan konsol web-based, administrator pun dapat dengan mudah membuat ekstensi-ekstensi baru dan mengubah pengaturan IP PBX. Karena 3CX Phone System adalah aplikasi berbasis Windows, tentunya akan sangat mudah dimonitor dan dikontrol. Untuk dapat menginstal 3CX pada sebuah server yang sudah ada, atau bisa divirtualisasikan dan tidak memerlukan perangkat, tenaga, dan biaya manajemen tambahan.

Fitur-Fitur yang didapatkan antara lain:

a. 3CX menyediakan semua fitur yang disediakan telepon pada umumnya, baik berupa call, switching forwarding dll.

b. 3CX menyediakan unlimited extension, sehingga gourping dan pengaturan terhadap user lebih leluasa.

c. Memiliki konfigurasi berupa web Based Configuration, sehingga user dengan mudah dapat melakukan konfigurasi dengan user interface yang menarik dan mudah dipahami.

d. Komunikasi dapat dilakukan secara ofline, artinya user dapat mengirimkan voice message ataupun fax message, sehingga komunikasi tidak harus dilakukan saat kedua user presence, tapi dapat juga dilakukan melalui ofline voice message.

e. Menyediakan control call, sehingga ser dapat melihat ser-user yang sedang online dalam sistem.

f. Menyediakan fasilitas conference sehingga, user yang tergabung dalam satu grup dapat saling berkomunikasi dengan mudah.

g. Dapat dengan mudah digabungkan dengan VolP provider, karena 3CX bekeria sama, dengan penyedia provider VolP secara global, sehingga panggilan VolP tidak hanya dilakukan dalam lingkungan lokal, melainkan dapat juga dilakukan dalam lingkup jaringan global melalui jaringan internet.

KOMPETENSI DASAR

PENGETAHUAN KETERAMPILAN

3.8 Memahami diagram rangkaian operasi komunikasi VolP.

4.8 Menalar diagram rangkaian operasi komunikasi VolP

A. Pengertian VolP

Voice over Internet Protocol (juga disebut VolR IP Telephony Internet telephony atau

Digital Phone) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui

media internet. Data dapat berupa suara atau video diubah menjadi kode digital dan

dialirkan melalui jaringan yang mengirimkan paker-paket data serta bukan lewat sirkuit

analog telepon biasa. Pemakai melakukan hubungan telepon melalui terminal yang berupa

PC atau softphone secara real time online.

dengan bertelepon menggunakan VoIP, banyak keuntungan yang dapat diambil di

antaranya adalah dari segi biaya jelas lebih murah dari tarif telepon tradisional, karna

hingga 70%. Selain itu, biaya maintenance dapat di tekan karena voice dan data network

ngan bersifat global. Sehingga biaya untuk hubungan internasional dapat diteka

terrpisah, sehingga IP Phone dapat ditambah, dipindah, serta diubah. Hal ini karena vol

dapat dipasang di sembarang ethernet dan IP address, tidak seperti telepon konvensional

yang harus memunyai port tersendiri di Sentral atau PBX (Private branch exchange).

1. Kebutuhan Minimal Perangkat VolP

a. Hub

b. Router

C. ADSL Modem

d. VolP phone Adaptor

Prinsip kerja VolP adalah menumpangkan sinyal suara pada paket data jaringan

komunikasi internet sehingga sistem komunikasi suara dapat dengan mudah berjalan di

atas protokol teknologi komunikasi internet.

Selain keberadaan jaringan komputer berbasis internet yang menggunakan protokol

TCP/IP Sebuah infrastruktur VolP yang paling sederhana sebetulnya tidak membutuhkan

peralatan tambahan, hanya berupa: komputer dengan sound card yang tersambung ke

jaringan komputer TCP/IP atau Internet. Bagi mereka yang cukup sumber daya, beberapa

menggunakan PDA/smartphone yang tersambungke WiFi HotSpot. Headset lengkap dengan

microphone dan speake, sofiware client VolP berbasis SIP, biasa dikenal sebagai softphone.

Pada situs VolP Rakyar (htrp://www.voiprakyat.or.id), kita dapat memilih beberan

berapa

softphone. seperti:

1. Cubix- http://www.virbiage.com/cubix.php

2. ldefisk - http://www.asteriskguru.com/idefisk/free

3. SJPhone - http://www.sjlabs.com/sjp.html

4. X-lite - http://www.xten.com/index.php?menu=download

Masalah yang sering terjadi terutama di perkantoran adalah firewall yang di tutup

port-nya untuk komunikasi SIP/ VolP

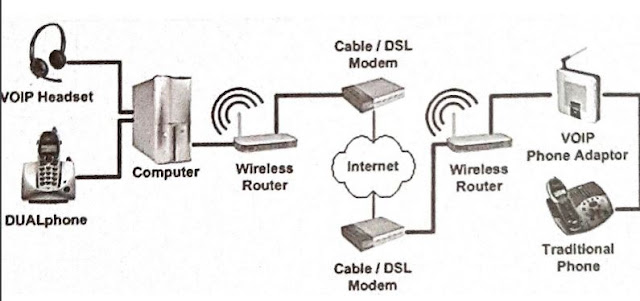

2. Proses Kerja dalam Komponen Diagram VolIP

Proses kerja VolP adalah mengubah suara analog yang didapatkan dari speaker

pada komputer menjadi paket data digital, kemudian dari PC diteruskan melalui

Hubl Routerl ADSL Modem dikirimkan melalui jaringan internet dan akan diterima

oleh tempat tujuan melalui media yang sama. Arau dapat juga melalui media telepon

diteruskan ke phone adapter yang disambungkan ke internet dan dapat diterima olen

telepon tujuan.

3. Konsep Kerja PBX pada Server Softrwitch

Pengertian PBX

PBX adalah sebuah sentral privat dengan fitur seperti sentral publik yang

digunakan oleh suatu lembaga/perusahaan dalam melayani komunikasi

perusahaan tersebut.

Sebuah sistem IP PBX terdiri atas satu atau lebih telepon SIP, server IP PBX dan

secara opsional VOIP Gateway untuk terhubung ke jalur PSTN yang ada. Fungs

PBX IP server mirip dengan cara kerja proxy server: klien SIP, baik berupa software

(softphone) atau perangkat keras berbasis ponsel, mendaftar ke server IP PBX, dan

ketika mereka ingin membuat panggilan, mereka meminta IP PBX untuk melakukan

panggilan. IP PBX memiliki daftar semua ponsel/ pengguna dan alamat yang sesuai

dengan SIP mereka. Dengan demikian, dapat menghubungkan panggilan internal

atau rute panggilan eksternal baik melalui gateway VOIP atau penyedia layanan VOIP

B. VolP

VoIP mulai dikenal di Indonesia sejak tahun 2000 ketika sedang marak-maraknya

teknologi internet. Saat itu dikenal dengan fasilitas telepon gratis via internet dengan

pengguna internet lainnya. Voice Over Internet Protocol (VolP) melewatkan trafik suara,

VIdeo, dan data yang berbentuk paket melalui jaringan lP Jaringan IP adalah jaringan

AOmunikasi data yang berbasis paket switch. Trafik VolP dibagi menjadi dua bagian

Smisi jaringan yaitu transmisi untuk signaling dan untuk RIP (Realtime Transfer

Protokol). Protokol yang digunakan untuk signaling selalu berbasis TCP (Transfer Control

Protocol) sedang untuk RTP yang digunakan adalah protokol berbasis UDP (User Datagram

Protocol).Signaling dilakukan di antara port TCP yang sudah umum diketahui, misalkan

untuk H323 menggunakan port 1720, SIP (session Initiation Protocol) menggunakan port

5060, IAX (Inter Asterisk Exchange) menggunakan port 456.

1. Diagram Komunikasi VolP

Untuk membuat sistem VollP, ada beberapa variasi penyambungan. Ada koneksi

dari komputer ke komputer dengan berbekal sound card dan beadset melalui jaringan

LAN maupun internet merupakan solusi paling murah tetapi cukup merepotkan.

Sebab, kedua sisi harus memiliki komputer dan perangkat lunak (softphone) yang

sama. Ada juga melalui komunikasi suara dari komputer ke pesawat telepon IP (IP

Phone) maupun pesawat telepon biasa yang menggunakan gateway atau perangkat

yang disediakan oleh suatu perusahaan untuk dapat mengakses jaringan PSTN (Public

Switched Telephone Network) setempat.

2. Keuntungan VolP

a. Biaya lebih rendah untuk sambungan langsung jarak jauh. Penekanan utama dari

VolP adalah biaya. Dengan dua lokasi yang terhubung dengan internet maka

biaya percakapan menjadi sangat rendah.

b. Memanfaatkan infrastruktur jaringan data yang sudah ada untuk suara. Berguna

jika perusahaan sudah memunyai jaringan. Jika memungkinkan jaringan yang ada

dapat dibangun jaringan VolP dengan mudah. Tidak diperlukan tambahan biaya

bulanan untuk penambahan komunikasi suara.

C. Penggunaan bandwidth yang lebih kecil daripada telepon biasa. Dengan majunya

teknologi penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil.

Teknik pemampatan data memungkinkan suara hanya membutuhkan sekitar 8

kbps banduidth.

d. Memungkinkan digabung dengan jaringan telepon lokal yang sudah ada. Dengan

adanya gateway bentuk jaringan VolP dapat disambungkan dengan PABX yang

ada di kantor. Komunikasi antarkantor dapat menggunakan pesawat telepon

biasa.

e. Berbagai bentuk jaringan VolP dapat digabungkan nenjadi jaringan yang besar.

Contoh di Indonesia adalah VolP Rakyat

f. Variasi penggunaan peralatan yang ada, misal dari PC sambung ke telepon biasa

IP phone handset. ,

3. Kelemahan VolP

a. Kualitas suara tidak sejernih jaringan PSTN. Merupakan efek dari kompresi Suara dengan bandwidth kecil maka akan ada penurunan kualitas suara dibandingkan kan efek dari kompresi sua

jaringan PSTN konvensional. Namun jika koneksi internet yang digunakan adalah koneksi internet pita lebar/ broadband, maka kualitas suara akan jernih dan tidak terputus-putus-.

b. Ada jeda dalam berkomunikasi. Proses perubahan data menjadi suara, jeda jaringan, membuat adanya jeda dalam komunikasi dengan menggunakan VolP

c. Regulasi dari pemerintah RI membatasi penggunaan untuk disambung ke jaringan milik Telkom.

d. Jika memakai internet dan komputer di belakang NAT (Network Address Translation), maka dibutuhkan konfigurasi khusus untuk membuat VolP tersebut berjalan. Peralatan relatif mahal. Peralatan VolP yang menghubungkan antara VolP dengan

e. PABX (IP telephony gateway) relatir berharga mahal. Diharapkan dengan makin populernya VolP ini maka harga peralatan tersebut juga mulai turun harganya.

f. Berpotensi menyebabkan jaringan terhambat/stuck. Jika pemakaian VolP semakin banyak, maka ada potensi jaringan data yang ada menjadi penuh jika tidak diatur dengan baik Pengaturan bandwidth adalah perlu agar jaringan di perusahaan tidak menjadi jenuh akibat pemakaian VolP

Pengertian dan Proses kerja PBX pada server softswitch


PBX atau private branch exchange adalah penyedia layanan telepon yang melayani pertukaran telepon dengan pusat di dalam suatu perusahaan, dan menjadi penghubung antara telepon dari publik ke telepon perusahaan atau jaringan telepon dari perusahaan ke anak perusahaan lainnya di area yang lebih luas atau untuk publik.


PBX menghubungkan antara telepon dalam perusahaan dengan jaringan internal dan menghubungkan juga telepon dalam perusahaan dengan jaringan telepon publik (PSTN – public switched telephone network) melalui trunk, yaitu penghubung jalur komunikasi antara pengirim dengan penerima melalui central office).


Jaringan ini menggabungkan telepon dengan faksimile, modem, dan hal lain yang menjadi perpanjangan dari kemampuan PBX sistem melalui trunk. Oleh karena itu, telepon dengan sistem PBX tidak hanya berfungsi untuk kegiatan telepon, namun juga dapat mengirim fax atau modem akses internet.


Awalnya, keuntungan utama dengan sistem PBX ini adalah penghematan biaya pada panggilan telepon internal; dan menghindari ‘tabrakan’ jaringan telepon internal dalam suatu perusahaan. Dari sinilah, PBX mulai dikembangkan dan popular.


Layanan awal yang disediakan PBX sistem tidak mencakup hunt groups, call forwading, dan extension dialing (misal: 4632). Barulah pada tahun 1960, PBX disimulasikan dan kemudian dikenal dengan sistem Centrex. Centrex juga melayani fitur serupa dengan PBX yang berasal dari pusat jaringan telepon.
PBX dibedakan dari ‘sistem kunci’ yang dilakukan pengguna secara manual ketika ia menekan nomor tujuan. Maka dari itu, secara otomatis PBX akan menuju jalur sesuai dengan nomor yang dituju pengguna.
Sistem ini disebut dengan Hybrid systems. ‘Sistem kunci ini dibuat dengan memilih jalur keluar khusus dengan menekan nomor eksternal. Namun, sistem PBX memiliki kode telepon untuk menghubungkan satu saluran dengan saluran luar (DDCO – direct dial central office), dan diikuti dengan nomor eksternal.
Sistem PBX memungkinkan pengguna untuk melakukan panggilan telepon secara internal dan eksternal dengan menggunakan kode telepon yang telah terdaftar di Central Office maupun di DDCO.


Sejarah
Istilah PBX pertama kali diterapkan ketika pergantian jaringan ke operator dalam perusahaan dilakukan. Secara otomatis, sistem pergantian elektromekanis dan beralih ke elektronik menggantikan sistem manual, PABX (private automatic branch exchange) dan PMBX (private manual branch exchange) yang digunakan untuk membedakan keduanya dengan sistem PBX.
Sekarang ini istilah PBX sudah dikenal luas. Istilah PBX sudah digunakan untuk menggambarkan layanan telepon, seperti pergantian telepon sistem in-house, baik untuk cakupan privat area, penyebaran yang lebih luas, ataupun pertukaran jaringan telepon lainnya.
Sejak tahun 1990-an, terdapat dua perkembangan signifikan yang menyebabkan munculnya jenis baru sistem PBX. Salah satu perkembangan tersebut adalah besarnya pertumbuhan jaringan data dan meningkatnya pemahaman publik mengenai packet switching.
Perusahaan tidak hanya membutuhkan packet switched pada jaringan untuk data saja, perkembangannya perusahaan juga membutuhkan ketersediaan internet sebagai sistem pengiriman global pada satu sistem telepon.
PBX kemudian muncul dan melahirkan VoIP PBX yang menjadikan komunikasi semakin menarik. Secara teknis, PBX dan VoIP PBX bukanlah sistem berbeda. Cakupan PBX yang begitu luas, kadang sulit untuk dipahami. VoIP PBX merupakan sistem layanan khusus dalam jaringan telepon.
Faktor lainnya yang turut melahirkan sistem PBX adalah ide fokus pada kompetensi inti. Layanan PBX cenderung sulit untuk mengatur perusahaan-perusahaan kecil karena tidak ada kompetensi inti dalam penanganan telepon di dalam perusahaan tersebut. Pertimbangan ini memunculkan konsep host PBX.
Dalam host setup, PBX berada dan dikelola oleh pusat penyedia layanan telepon, serta segala fitur dan panggilan telepon dikirim melalui internet. Pelanggan hanya perlu mendaftarkan diri untuk menggunakan layanan, dibandingkan harus membeli dan memelihara perangkat keras PBX yang begitu mahal. Dengan kata lain, sistem layanan telepon dipindah dari privat menjadi Central Office.


Proses kerja PBX pada server softswitch





Sebuah sistem IP PBX terdiri dari satu atau lebih telepon SIP, server IP PBX dan secara opsional VOIP gateway untuk terhubung ke jalur server, klien SIP, baik berupa software(softphone) atau perangkat keras berbasis ponsel, mendaftar ke server IP PBX,dan ketika mereka ingin membuat panggilan mereka meminta IP PBX untuk melakukan panggilan.
IP PBX memiliki daftar semua ponsel atau pengguna dan alamat sesuai dengan SIP mereka dan dengandemikian dapat menghubungkan panggilan internal atau rute panggilan eksternal baik melalui gateway VOIP atau menyedia layanan VOIP

Proses Kerja PBX Server Softswitch









Sebuah sistem IP PBX terdiri dari satu atau lebih telepon SIP, server IP PBX dan secara opsional VOIP Gateway untuk terhubung ke jalur PSTN yang ada.


Fungsi PBX IP server mirip dengan cara kerja proxy server: klien SIP, baik berupa software (softphone) atau perangkat keras berbasis ponsel, mendaftar ke server IP PBX, dan ketika mereka ingin membuat panggilan mereka meminta IP PBX untuk melakukan panggilan.

IP PBX memiliki daftar semua ponsel / pengguna dan alamat yang sesuai dengan SIP mereka dan dengan demikian dapat menghubungkan panggilan internal atau rute panggilan eksternal baik melalui gateway VOIP atau penyedia layanan VOIP.


Konfigurasi Ekstensi dan Dial Plan pada Server Softswicth :


Pengertian Ekstensi dan Dial Plan pada Server VoIP
Dalam sintax yang digunakan di file extensions.conf , setiap tahapan perintah dalam sebuah extension di tulis dalam format
exten = extension,priority,Command(parameter)
Kesimpulannya, sebuah "context" mempunyai nama, seperti "john". Setiap context, kita dapat mendefinisikan satu atau lebih "extension". Setiap extension, kita dapat mendefinisikan sekumpulan perintah.


Komponen yang membangun tahapan perintah extension atau command line adalah sebagai berikut :


Extension adalah label dari extension, dapat berupa sebuah string (angka, huruf dan simbol yan diijinkan) atau pola yang harus di evaluasi secara dinamik untuk mencocokkan dengan banyak kemungkinan nomor telepon. Setiap command line yang menjadi bagian dari extension tertentu harus mempunyai label yang sama.


Priority biasanya berupa angka integer. Merupakan urutan dari perintah yang harus dijalankan dalam sebuah extension. Perintah pertama yang akan dijalankan harus dimulai dengan prioritas 1, jika tidak ada prioritas 1 maka Asterisk tidak akan menjalankan perintah extension.

Setelah prioritas 1 di jalankan, Asterisk akan menambah prioritas ke prioritas 2 dan seterusnya, tentunya jika tidak ada perintah yang menentukan prioritas mana yang selanjutnya harus dijalankan.

Jika ternyata perintah selanjutnya ternyata tidak terdefinisi maka Asterisk akan menghentikan proses menjalankan perintah walaupun masih ada perintah dengan prioritas yang lebih tinggi.

Command atau perintah adalah "aplikasi" yang akan di jalankan oleh Asterisk.

Parameter adalah parameter yang harus diberikan kepada sebuah command. Tidak semua command / perintah membutuhkan parameter, beberapa perintah dapat dijalankan tanpa parameter.

Dial Plan berfungsi sebagai routing panggilan antar ekstensi, baik yang berada dalam satu IP-PBX (lokal) maupun antar IP-PBX, atau biasa disebut dial trunk. Dalam Asterisk, Dial Plan diprogram dalam satu file yang bernama extensions.conf.

Secara umum, setiap ekstensi dalam Asterisk merujuk pada user tertentu yang ter-register ke Asterisk tersebut sehingga biasanya nomor ekstensi sama dengan id user.


Konfigurasi Ekstensi dan Dial Plan pada Server VoIP


Dial antar ekstensi pada IP-PBX
[voipkn] -->> seluruh dial plan di bawah ini hanya berlaku bagi context ‘voipkn’
exten =>101,1,Dial(SIP/101,20) -->> Dial ext 101 dengan protokol SIP, time out 20 detik
exten =>101,2,Hangup -->> setelah timeout dilakukan hangup
exten =>102,1,Dial(SIP/102,20)
exten =>102,2,Hangup

PBX atau private branch exchange adalah penyedia layanan telepon yang melayani pertukaran telepon dengan pusat di dalam suatu perusahaan, dan menjadi penghubung antara telepon dari publik ke telepon perusahaan atau jaringan telepon dari perusahaan ke anak perusahaan lainnya di area yang lebih luas atau untuk publik.




PBX menghubungkan antara telepon dalam perusahaan dengan jaringan internal dan menghubungkan juga telepon dalam perusahaan dengan jaringan telepon publik (PSTN – public switched telephone network) melalui trunk, yaitu penghubung jalur komunikasi antara pengirim dengan penerima melalui central office). Jaringan ini menggabungkan telepon dengan faksimile, modem, dan hal lain yang menjadi perpanjangan dari kemampuan PBX sistem melalui trunk. Oleh karena itu, telepon dengan sistem PBX tidak hanya berfungsi untuk kegiatan telepon, namun juga dapat mengirim fax atau modem akses internet.




Awalnya, keuntungan utama dengan sistem PBX ini adalah penghematan biaya pada panggilan telepon internal; dan menghindari ‘tabrakan’ jaringan telepon internal dalam suatu perusahaan. Dari sinilah, PBX mulai dikembangkan dan popular. Layanan awal yang disediakan PBX sistem tidak mencakup hunt groups, call forwading, dan extension dialing (misal: 4632). Barulah pada tahun 1960, PBX disimulasikan dan kemudian dikenal dengan sistem Centrex. Centrex juga melayani fitur serupa dengan PBX yang berasal dari pusat jaringan telepon.




PBX dibedakan dari ‘sistem kunci’ yang dilakukan pengguna secara manual ketika ia menekan nomor tujuan. Maka dari itu, secara otomatis PBX akan menuju jalur sesuai dengan nomor yang dituju pengguna. Sistem ini disebut dengan Hybrid systems. ‘Sistem kunci ini dibuat dengan memilih jalur keluar khusus dengan menekan nomor eksternal. Namun, sistem PBX memiliki kode telepon untuk menghubungkan satu saluran dengan saluran luar (DDCO – direct dial central office), dan diikuti dengan nomor eksternal. Sistem PBX memungkinkan pengguna untuk melakukan panggilan telepon secara internal dan eksternal dengan menggunakan kode telepon yang telah terdaftar di Central Office maupun di DDCO.




Pengertian PBX
Apa itu PBX ? PBX atau kepanjangan Private Branch Exchange adalah penyedia layanan telepon yang melayani pertukaraan telepon dengan pusat didalam suatu perusahan, dan menjadi penghubung antara telepon dari publik ke telepon dari publik ke telepon perusahaan atau jaringan telepon dari perusahan lainnya di area yang lebih luas sehingga dapat tercakup oleh publik. PBX menghubungkan jaringan telepon dengan jaringan lokal dengan trunk.

Trunk adalah penghubung jalur komunikasi antara pengirim dengan penerima melalui central office. Jaringan ini menggabungkan telepon dengan faksimile, modem, dan lain-lain yang menjadi perpanjangan dari kemampuan PBX sistem melalu trunk.

Awalnya, keuntungan utama dari sistem PBX ini adalah penghematan biaya pada panggilan dikarenakan tidak menggunakan pulsa dan menghindari tabrakan jaringan telepon internal dalam suatu tempat. Dari sini PBX mulai dikembangkan dan menjadi populer.


FUNGSI:


Penghubung antara jalur jaringan telepon dengan menggunakan nomer yang dituju.
menyediakan layanan akuntansi untuk kepentingan.
menjadi sambungan selama menggunakan telepon.
mematikan sambungan antara koneksi dengan perintah yang sesuai ditelepon
layanan otomatis panggilan.

Selain fungsi dasar di atas, PBX juga menawarkan layanan panggilan lain dan kemampuan umum lainnya yang tentu saja berbeda dengan layanan yang serupa dari sistem yang berbeda. Dan kemudian, fungsi-fungsi inilah yang membedakan PBX dengan sistem lainnya. Kemampuan umum tersebut meliputi :

Layanan otomatis panggilan
Layanan otomatis direktori (dimana pemanggil dapat dialihkan ke karyawan yang diberikan dengan memasukkan huruf nama karyawan tersebut)
Layanan otomatis nada tunggu
Metering call atau tampilan waktu panggilan
Memblokir panggilan
Pengalihan panggilan (dimana panggilan telepon sedang sibuk atau tidak diangkat)
Panggilan pick-up
Transfer panggilan
Panggilan tunggu
Modifikasi kata sambutan
Panggilan cepat
Direct Inward Dialing (dapat melakukan panggilan Telepon ke banyak jaringan dalam satu area, biasa disebut telekonfersi)
DISA - direct inward system access adalah kemampuan melakukan panggilan dari internal ke saluran telepon luar
Follow-me merupakan rute panggilan yang masuk hingga akhirnya panggilan dijawab atau pada tahap telepon dialihkan ke sistem surat suara. Sistem ini dikonfigurasi dengan daftar nomor seseorang.
Respon interaktif suara
Layanan musik tunggu
surat suara
Pesan pembuka atau sambutan (misal, selamat datang di layanan cellular operators).

Analisis Kebutuhan Sumber Daya Dalam Telekomunikasi
Sumberdaya dalam komunikasi menjadi titik berat/pusat perhatian oleh setiap orang yang menggunakan telekomunikasi tersebut, baik itu client/pemakai maupun administrator jaringan telekomunikasi tersebut.

Dalam menganalisis sumberdaya komunikasi ada beberapa faktor acuan untuk dipertimbangkan setiap administrator yaitu :


Kebutuhan pemakai/client.
Jumlah Pengguna Rata-rata
Kecepatan Transfer
Biaya Oprasional.



Jika kebutuhan pemakai sangat banyak maka sumberdaya telekomuniksi tersebut harus ditingkatkan juga,begitu juga faktor lainnya.

Analisis kebutuhan perangkat dalam telekomunikasi


I. WIRELINE ( Berkabel ). Wireline adalah berbagai sumber daya yang dimiliki untuk berkomunikasi secara elektronik,atau Jaringan internet tanpa kabel. Kabel yang digunakan adalah :



1. Kabel Coaxcial. Kabel coaxial adalah jenis kabel yang memiliki dua buah penghantar konduktor berupa kabel solid terbuat dari tembaga sebagai inti, kemudian dilapisi sekat isolator dan dililit kembali oleh penghantar berupa kabel serabut yang terbuat dari tembaga atau alumunium sebagai penghantar bagian luar. Kelebihan Kabel Coaxial ·




Kabel coaxial memiliki harga yang lebih murah dibandingkan dengan kabel fiber optik. · Kabel coaxial memiliki kecepatan transmisi cukup tinggi walaupun mempunyai keterbatasan dalam hal jangkauan. · Walaupun dalam proses instalasinya cukup rumit, namun Kabel coaxial peka terhadap isyarat. · Teknologi yang digunakan pada jaringan kabel coaxial sangat umum, mengingat kabel ini sudah digunakan sejak puluhan tahun lalu. Kelemahan Kabel Coaxial ·

Untuk mempertimbangkan ukurannya kabel coaxial memerlukan ketelitian yang tinggi, sehingga cukup rumit dalam proses instalasi. · Kabel coaxial cenderung lebih mahal dalam biaya pemeliharaan yang dibutuhkan. · Kabel jenis ini sangat rentan terhadap temperature di dalam kabel. · Jangkauan transmisi data dari kabel coaxial terbilang terbatas, sehingga membutuhkan repeater yang digunakan untuk memperkuat sinyal di jarak yang jauh.


2. Kabel Twisted Pair.
Kabel Twisted Pair merupakan sebuah bentuk model dari suatu kabel di mana 2 (dua) konduktornya digabungkan dengan tujuan untuk mengurangi atau bahkan meniadakan dari adanya gangguan elektromagnetik yang ada dari luar. Kabel ini dibedakan menjadi 2, yaitu UTP dan STP.


3. Kabel Serat Optik (Fiber Optik) Kabel jaringan fiber optik adalah suatu jenis kabel yang diperuntukkan sebagai media transmisi terarah (guieded/wireline) guna kepentingan perpindahan arus data dalam dunia jaringan komputer.



Kelebihan Kabel FO ·

Transmisi data 10 s.d. 100 Mbps,
Delay atau waktu koneksi antarkomputer cepat,
Transmisi data berjalan dengan lancar
Biaya peralatan terjangkau Kelemahan Kabel FO

Penggunaan terbatas pada satu tempat yang terjangkau kabel
Waktu untuk instalasi lama
Membutuhkan tempat dan lokasi jaringan permanen
Membutuhkan biaya perawatan rutin
Sulit untuk berpindah tempat

II. WIRELESS ( Tanpa Kabel). Wireless merupakan jaringan komputer yang menghubungkan komputer lain atau dengan internet tanpa menggunakan kabel, dapat diganti dengan menggunakan:


Gelombang Radio
Sinar inframerah
Bluetooth
Gelombang mikro

Kelebihan :

Mobilitas : Jaringan nirkabel menyediakan pengaksesan secara real-time kepada pengguna jaringan di mana saja selama berada dalam batas aksesnya.
Kecepatan Instalasi : Proses instalasi jaringan ini relatif lebih cepat dan mudah karena tidak membutuhkan kabel yang harus dipasang sebagai penghubung.
Fleksibilitas tempat : Jaringan nirkabel atau wireless sangat fleksibel terhadap tempat, berbeda dengan jaringan kabel yang tidak mungkin untuk dipasang tanpa kabel.
Hemat Biaya : Bila terjadi perpindahan tempat, anggaran biaya dapat ditekan walaupun investasi awal pada jaringan nirkabel ini lebih besar biayanya dari pada jaringan kabel. Biaya instalasi dapat diperkecil karena tidak membutuhkan kabel dan biaya pemeliharaan pun lebih murah.
Kemampuan Jangkauan : Konfigurasi jaringan dapat diubah dari jaringan peer-to-peer untuk jumlah pengguna yang sedikit menjadi jaringan infrastuktur yang lebih banyak. Kekurangan :

Transmisi data hanya 1-2 Mbps yang jumlahnya jauh lebih rendah bila dibandingkan dengan jaringan yang menggunakan kabel.
Transmisi data dari komputer yang berbeda dapat mengganggu satu sama lainnya.
Biaya peralatannya mahal.
Adanya delay atau waktu koneksi yang besar.
Adanya masalah propagasi radio, seperti terhalang, terpantul, dan banyak sumber interferensi.
Kapasitas jaringan memiliki keterbatasan yang disebabkan spektrumnya tidak besar (pita frekuensiny a tidak dapat diperlebar).
Keamanan data atau kerahasiaan data kurang terjamin.
Sinyalnya terputus-putus (intermittence) yang disebabkan oleh adanya benda yang menghalangi sinyal.


III. JARINGAN DENGAN MODEM.Modem merupakan perangkat keras pada jaringan komputer untuk menghubungkan Local Area Network dengan jaringan Internet. Modem mengubah komunikasi dua arah yang awalnya dari sinyal digital menjadi sinyal analog ataupun sebaliknya. Sinyal digital dikirimkan dari komputer kemudian berubah menjadi sinyal analog.



Jenis - jenis modem pada jaringan internet :

Modem Internal merupakan sebuah kartu yang dipasangkan pada slot motherboard. Keuntungan modem ini adalah cara pemasangannya mudah dan harganya relatif lebih murah.
Modem Eksternal adalah modem yang dipasang diluar komputer, biasanya ditancapkan pada slot USB.
Modem yang menggunakan media kabel yaitu sebuah modem yang menggunakan kabel sebagai media perantaranya (contoh: TV kabel dan jaringan telepon).
Modem tanpa kabel, modem ini menggunakan media tanpa kabel untuk perantaranya (contoh: modem GSM, Modem CDMA dan lain-lain).

IV. KOMUNIKASI DENGAN SATELIT Komunikasi tanpa kabel yang menggunakan satelit sebagai pemancar, penerima dan penguat. Sistem komunikasi ini menggunakan gelombang sebagai penghantar datanya.Contohnya :





Antena : Bagian vital dari suatu pemancar atau penerima yang berfungsi untuk menyalurkan sinyal radio ke udara. Fungsi : Mengubah sinyal listrik menjadi sinyal elektromagnetik, lalu meradiasikannya (Pelepasan energy elektromagnetik ke udara / ruang bebas). Dan sebaliknya, antena juga dapat berfungsi untuk menerima sinyal elektromagnetik (Penerima energy elektromagnetik dari ruang bebas ) dan mengubahnya menjadi sinyal listrik. Pada radar atau sistem komunikasi satelit, sering dijumpai sebuah antena yang melakukan kedua fungsi (peradiasi dan penerima) sekaligus. Namun, pada sebuah teleskop radio, antena hanya menjalankan fungsi penerima saja.
Televisi dan radio Alat penyampaian informasi yg menggunakan gelombang sebagai penghantar sinyal suara dan gambar.
Komunikasi selular Menggunakan transmisi radio untuk mengirimkan sinyal informasi.
VSAT (dari Very Small Aperture Terminal) adalah stasiun penerima sinyal dari satelit dengan antena penerima berbentuk piringan dengan diameter kurang dari tiga meter. Fungsi utama dari VSAT adalah untuk menerima dan mengirim data ke satelit.



IV. KOMUNIKASI DENGAN SATELIT Komunikasi tanpa kabel yang menggunakan satelit sebagai pemancar, penerima dan penguat. Sistem komunikasi ini menggunakan gelombang sebagai penghantar datanya.Contohnya :





Antena : Bagian vital dari suatu pemancar atau penerima yang berfungsi untuk menyalurkan sinyal radio ke udara. Fungsi : Mengubah sinyal listrik menjadi sinyal elektromagnetik, lalu meradiasikannya (Pelepasan energy elektromagnetik ke udara / ruang bebas). Dan sebaliknya, antena juga dapat berfungsi untuk menerima sinyal elektromagnetik (Penerima energy elektromagnetik dari ruang bebas ) dan mengubahnya menjadi sinyal listrik. Pada radar atau sistem komunikasi satelit, sering dijumpai sebuah antena yang melakukan kedua fungsi (peradiasi dan penerima) sekaligus. Namun, pada sebuah teleskop radio, antena hanya menjalankan fungsi penerima saja.
Televisi dan radio Alat penyampaian informasi yg menggunakan gelombang sebagai penghantar sinyal suara dan gambar.
Komunikasi selular Menggunakan transmisi radio untuk mengirimkan sinyal informasi.
VSAT (dari Very Small Aperture Terminal) adalah stasiun penerima sinyal dari satelit dengan antena penerima berbentuk piringan dengan diameter kurang dari tiga meter. Fungsi utama dari VSAT adalah untuk menerima dan mengirim data ke satelit.
Satelit berfungsi sebagai penerus sinyal untuk dikirimkan ke titik lainnya di atas bumi. Sebenarnya piringan VSAT tersebut menghadap ke sebuah satelit geostasioner. Satelit geostasioner merupakan satelit yang selalu berada di tempat yang sama sejalan dengan perputaran bumi pada sumbunya yang dimungkinkan karena mengorbit pada titik yang sama di atas permukaan bumi, dan mengikuti perputaran bumi.

Analisis Kebutuhan Telekomunikasi 1
Analisis dan peninjauan lapangan
1. Internet

Internet (kependekan dari interconnection-networking) adalah seluruh jaringan komputer yang saling terhubung menggunakan standar sistem global Transmission Control Protocol/Internet Protocol Suite (TCP/IP) sebagai protokol pertukaran paket (packet switching communication protocol) untuk melayani miliaran pengguna di seluruh dunia.Rangkaian internet yang terbesar dinamakan Internet.

Cara menghubungkan rangkaian dengan kaidah ini dinamakan internetworking ("antarjaringan").

Kebutuhan Internet Masyarakat
Mungkin dulu internet adalah merupakan sarana pelengkap atau hiburan semata, tapi sekarang kedudukan internet telah berubah yaitu telah menjadi sebuah kebutuhan bagi setiap orang, baik di kota – kota besar sampai ke pelosok daerah – daerah semuanya sudah hampir mengenal internet dan menggunakan internet untuk berbagai keperluan, seperti ibu rumah tangga misalnya bisa menggunakan internet untuk mencari resep makanan, pedagang bisa menjual dagangannya berupa toko online lewat internet, kita bisa mengirim surat lewat email di internet dan yang lebih besar lagi adalah hampir semua transaksi yang terjadi saat ini telah menggunakan internet, seperti transaksi perbankan dan transaksi – transaksi lainya.

Jadi betapa pentingnya internet sekarang ini bagi kehidupan kita, dan yang sudah merupakan kebutuhan.

Dampak positif Internet


Internet sebagai Media komunikasi. Fungsi ini merupakan fungsi internet yang paling banyak digunakan , setiap pengguna internet dapat berkomunikasi dengan pengguna lainnya dari seluruh dunia.
Media untuk mencari Informasi. Perkembangan internet yang pesat,menjadikan internet sebagai salah satu sumber informasi yang penting dan akurat.
Sumber Penghasilan. Saat ini banyak sekali orang yang menggunakan internet sebagai sumber penghasilan.
Kemudahan berbisnis. Kemudahan bertransaksi dan berbisnis dalam bidang perdagangan sehingga tidak perlu pergi ketempat penjualan.
Sumber informasi. Bisa digunakan sebagai lahan informasi untuk bidang pendidikan ,kebudayaan, politik, ekonomi, dan lain-lain.
Kemudahan memperoleh informasi. Kemudahan memperoleh informasi yang ada di internet sehingga manusia tahu apa saja yang terjadi.
Media pertukaran data. Dengan menggunakan email, newsgroup, FTP dan WWW (World Wide Web) pengguna internet di seluruh dunia dapat saling bertukar informasi dengan cepat dan murah.
Dampak negatif internet

Pornografi. Internet terkadang identik dengan pornografi.Dengan kemamapuan penyampaian informasi yang dimiliki internet, pornografi pun merajalela.Untuk mengantisipasi hal ini para produsen browser melengkapi program mereka dengan kemampuan untuk memilih jenis homepage yang dapat diakses.
Penipuan. Internet pun tidak luput dari serangan penipu. Cara yang terbaik adalah tidak mengindahkan hal ini atau mengkonfirmasi informasi yang kamu dapatkan pada penyedia informasi tersebut.
Mengurangi sifat social. Mengurangi sifat sosial manusia karena cenderung lebih suka berhubungan lewat iternet dari pada bertemu secara langsung.
Kecanduan. Bisa membuat seseorang kecanduan ,terutama yang menyangkut pornografi, permainan (games) dan dapat menghabiskan uang karena hanya untuk melayani kecanduan tersebut.


2. Telepon

Telepon merupakan alat komunikasi yang digunakan untuk menyampaikan pesan suara (terutama pesan yang berbentuk percakapan). Kebanyakan telepon beroperasi dengan menggunakan transmisi sinyal listrik dalam jaringan telepon sehingga memungkinkan pengguna telepon untuk berkomunikasi dengan pengguna lainnya.

1940, telepon mobile pertama kali digunakan secara komersial. Inovasi ini sebelumnya digunakan sebagai alat bantu perang untuk membidik tembakan dan meningkatkan kualitas radar. Selesai perang, ratusan telepon dipasang dengan menggunakan sistem ini. Microwave radio dipasang untuk hubungan jarak jauh.
1959, telepon Princess pertama kali diperkenalkan
1963, telepon dengan tombol bersuara diluncurkan
1971, perusahaan telekomunikasi mandiri diizinkan untuk mengembangkan sistem komunikasi yang dikembangkan untuk bisnis. Berjuta-juta saluran telepon telah digunakan masyarakat.
1983, Judge Harold Greene dengan sukses mengungguli perusahaan Bell yang sebelumnya telah dicabut hak monopolinya.
1899, AT&T atau The American Telephone and Telegraph Company telah mandapatkan asset dan mendapatkan hak paten dari perusahaan American Bell. AT&T didirikan tahun 1885 sebagai pemilik keseluruhan subsidi dari American Bell yang bertugas mendirikan dan mengoperasikan jaringan telepon jarak jauh.
1913, Amplifirers elektric pertama kali dipraktekkan oleh AT&T. sistem ini memungkinkan adanya hubungan telepon antar-benua.
1927, AT&T memulai proyek layanan telepon lintas-atlantik di London dengan menggunakan dua jalur radio. Namun proyek ini masih jauh dari ideal karena banyak terjadi gangguan dalam radio, memiliki kapasitas yang kecil, dan biaya teleponnya yang mahal. Kemudian proyek ini dipindahkan menjadi lintas-pasifik pada tahun 1964.
1969, pengguna telepon di Amerika telah mencapai 90%. AT&T menjadi laboratorium sistem telepon paling baik di dunia.

Kebutuhan Telepon dalam TelekomunikasiSaat ini telepon genggam sepertinya sudah menjadi bagian yang tak terpisahkan dari kita. Tak peduli tingkat ekonomi, bahkan usia, telepon genggam sudah menjadi suatu kewajiban untuk dimiliki.

Telepon genggam adalah media telekomunikasi dua arah yang bisa menyampaikan dan merespon informasi pada saat bersamaan. Melalui telepon genggam, kita bisa melakukan telepon tanpa kabel, mengirim SMS, bahkan saat ini sudah ada smartphones yang berfungsi selayaknya komputer mini; bisa mengakses internet, game online, videophone, dll. Selain ukurannya yang kecil, telepon genggam pun memiliki banyak model yang bisa dipilih sesuai dengan style pengguna.

Telepon genggam bukan lagi sekadar berfungsi sebagai media komunikasi pada era kini, tetapi bisa untuk memudahkan jalannya bisnis, menunjukkan who we are dengan brand telepon genggam itu sendiri, bahkan untuk sebuah media hiburan dan media sosialisasi (seperti facebook, twitter yang sekarang sudah bisa diakses melalui ponsel dengan mudahnya). Tak jarang orang tidak hanya memiliki satu telepon genggam saja, melainkan dua atau bahkan tiga.

Pada 2011, 77% dari populasi dunia, atau 5,3 Milyar orang, adalah pelanggan telepon seluler. Sejak merebaknya penggunaan handphone,sebagai kebutuhan primer hampir semua kalangan memiliki, dari seorang tukang becak dari penghasilan pas-pasan, hingga pengusaha dengan penghasilan ratusan juta perhari.

Perkembangan ponsel di jaman ini telah memberikan perubahan perilaku bagi para penggunanya, baik dari segi konsumerisme ataupun dari sisi psikologis. Apalagi untuk tipe ponsel yang masuk dalam kategori smartphone, banyak sekali ditemukan perilaku menyimpang yang sering dilakukan pengguna ponsel pintar ini. Kebanyakan pengguna ponsel pada saat ini sudah memposisikan ponselnya sebagai asisten pribadi yang dapat diakses dimanapun dan kapanpun.

Dalam pengguanaan ponsel dewasa ini, kita pasti mendapatkan sisi positif dan sisi negatif kita dapatkan.

Dampak Positif dari Penggunaan Telepon Selular :
Dalam kehidupan sosial ponsel telah mengubah kehidupan manusia dengan cara yang berbeda, yang mempengaruhi cara bekerja, kehidupan pribadi dan hubungan antar manusia.

Hubungan Antar Manusia. Dampak positif ponsel pertama adalah, penggunaan ponsel meningkatkan konektivitas, baik jarak dekat maupun jarak jauh, dan mengurangi jumlah waktu dimana kita tidak bisa berkomunikasi dengan orang lain. Dahulu kita perlu hadir secara fisik dengan seseorang di era pra-handphone, tetapi hari ini kita dapat berbicara dengan seseorang dimana saja, sambil berjalan-jalan atau duduk di cafe. Jadi hubungan antar manusia lebih mudah dan sangat praktis
Dunia Kerja dan Bisnis. Selain mempengaruhi komunikasi pribadi kita, dampak positif ponsel sebagai kebutuhan primer juga telah mempengaruhi cara kita melakukan bisnis. Studi mengenai dampak positif ponsel bagi kehidupan sosial ini juga menemukan bahwa setengah dari respon menggunakan ponsel mereka untuk tujuan bisnis saat melakukan liburan, mengaburkan batas antar kehidupan kerja dan kehidupan pribadi.
Dampak Demografis. Dampak positif ponsel memiliki pengaruh yang berbeda pada demografis yang berbeda. Warga yang lanjut usia, terutama mereka yang memiliki masalah mobilitas, bisa mengurangi rasa terisolasi dengan menggunakan ponsel dan tidak bergantung pada kunjungan dari orang lain untuk tetap berhubungan dengan dunia luar. Kemudian pada anak-anak dan remaja adalah unutk memungkinkan mereka untuk mengembangkan kemandirian mereka. Dari hasil penelitian 2007 oleh Australia National University mengungkapkan bahwa 30%orang tua akan membiarkan anak mereka tetap berada di luar jika mereka memegang ponsel agar tetap bisa di hubungi.
Jenis Komunikasi. Dampak positif ponsel yang terakhir ini adalah memungkinkan seseorang untuk berkomunikasi dalam berbagai cara, termasuk panggilan, pesan teks, IM (Instant Messaging), dan email. Berkomunikasi melalui teks memungkinkan seseorang untuk melakukan percakapan dengan orang lainyang mungkin tidak tepat untuk dilakukan di depan umum atau di acara tertentu, seperti dalam sebuah acara rapat. Dengan terciptanya smartphone, pengguna sekarang dapat mengakses akun jejaring sosial mereka melalui ponsel mer


Hubungan Antar Manusia. Dampak positif ponsel pertama adalah, penggunaan ponsel meningkatkan konektivitas, baik jarak dekat maupun jarak jauh, dan mengurangi jumlah waktu dimana kita tidak bisa berkomunikasi dengan orang lain. Dahulu kita perlu hadir secara fisik dengan seseorang di era pra-handphone, tetapi hari ini kita dapat berbicara dengan seseorang dimana saja, sambil berjalan-jalan atau duduk di cafe. Jadi hubungan antar manusia lebih mudah dan sangat praktis
Dunia Kerja dan Bisnis. Selain mempengaruhi komunikasi pribadi kita, dampak positif ponsel sebagai kebutuhan primer juga telah mempengaruhi cara kita melakukan bisnis. Studi mengenai dampak positif ponsel bagi kehidupan sosial ini juga menemukan bahwa setengah dari respon menggunakan ponsel mereka untuk tujuan bisnis saat melakukan liburan, mengaburkan batas antar kehidupan kerja dan kehidupan pribadi.
Dampak Demografis. Dampak positif ponsel memiliki pengaruh yang berbeda pada demografis yang berbeda. Warga yang lanjut usia, terutama mereka yang memiliki masalah mobilitas, bisa mengurangi rasa terisolasi dengan menggunakan ponsel dan tidak bergantung pada kunjungan dari orang lain untuk tetap berhubungan dengan dunia luar. Kemudian pada anak-anak dan remaja adalah unutk memungkinkan mereka untuk mengembangkan kemandirian mereka. Dari hasil penelitian 2007 oleh Australia National University mengungkapkan bahwa 30%orang tua akan membiarkan anak mereka tetap berada di luar jika mereka memegang ponsel agar tetap bisa di hubungi.
Jenis Komunikasi. Dampak positif ponsel yang terakhir ini adalah memungkinkan seseorang untuk berkomunikasi dalam berbagai cara, termasuk panggilan, pesan teks, IM (Instant Messaging), dan email. Berkomunikasi melalui teks memungkinkan seseorang untuk melakukan percakapan dengan orang lainyang mungkin tidak tepat untuk dilakukan di depan umum atau di acara tertentu, seperti dalam sebuah acara rapat. Dengan terciptanya smartphone, pengguna sekarang dapat mengakses akun jejaring sosial mereka melalui ponsel mereka, meningkatkan jumlah metode dimana seseorang dapat berkomunikasi.
Hemat Biaya, ponsel juga memberikan kemudahan dalam berkomunikasi dalam jarak jauh dan dengan biaya yang sangat murah.jadi kita dapat menghemat biaya.

Dampak Negatif Telepon SelularDampak negatif ini merupakan kecanduan ponsel tersebut jika saja hanya dibiarkan begitu saja akan berakibat fatal terhadap kondisi penggunaaan ponsel. Efek ketergantungan yang terjadi akan semakin besar dan merusak psikologis terhadap dirinya sendiri. Salah satu penyebab utama yang sering menjadi acuan kecanduan ponsel adalah kemudahan akses yang diberikan oleh ponsel pintar tersebut. Dengan kemudahan semua akses itulah pengguna merasa mempunyai kesan tersendiri terhadap hal baru yang ditawarkan oleh ponsel pintarnya tersebut.

Berikut dampak-dampak negatif dari penggunaan telepon selular :

Kepribadian Anak. Dampak negatif penggunaan ponsel yang paling mencolok pada anak adalah perubahan tingkah laku. Terlalu sering menggunakan ponsel yang memiliki beberapa aplikasi dan fitur menarik, membuat anak tidak terlalu peka terhadap lingkungan. Jika komunikasi antara anak dan orang tua lebih banuyak menggunakan ponsel, maka dampak negatif penggunaan ponsel seperti ini berimbas buruk pada hubungan orang tua dan anak. Gangguan psikologis yang terjadi akibat memprimerkan ponsel disebut disebut nomophobia, alias no-mobile-phone phobia.
Kesehatan. Dampak negatif penggunaan ponsel bagi kesehatan tertuju pada pola tidur seseorang ketika seorang anak menggunakan telepon dan GSM secara berlebihan akan mengakibatkan kesulitan tidur pada malam hari. Tentunya hal ini akan berdampak pada tingkat kelelahan dan stres, selain itu dampak buruk penggunaan ponsel adanya radiasi sinyal RF. Radiasi ini bisa meningkatkan potensi terkena kanker, dan tumor terutama pada anak-anak.
Tingkat Kehidupan Masyarakat. Dengan menggangap ponsel itu primer,itu menandakan banyak orang yang mempunya kehidupan sendiri dengan ponselnya,dan artinya banyak oraang yang semakin tidak peka pada lingkungan itu mengakibatkan semakin melunturnya nilai moral dan sopan santun. Bahkan timbulnya kejahatan dan penipuan dalam ponsel tersebut.
Kemalasan. Dengan ponsel masyarakat kini lebih cenderung menjadi masyarakat yang malas karena hanya dengan ponsel dapat melakukan berbagai aktifitas komunikasi sehingga proses interaksi secara langsung atau tatap muka dengan orang lain jarang dilakukan.
