TLJ CPT 3 - Skema Jaringan Modem


Cara Membuat Desain Warnet dengan Cisco Packet Tracer




Langsung saja disini saya akan sharing cara membuat jaringan warnet menggunakan Cisco Packet Tracer.

Pertama siapkan dulu Cisco Packet Tracernya disini, DOWNLOAD CISCO PACKET TRACER

Jika sudah ada, langsung saja buka Cisco Packet Tracernya, dan buat desain seperti ini
dengan keterangan :


1 buah DSL modem
1 Router untuk menghubungkan 2 jaringan yang berbeda (jaringan lan(warnet) dengan modem)
1 Switch
7 PC user
1 Server & PrinterSemuanya dikoneksikan dengan menggunakan kabel straight - through



setting server dengan mengklik gambar servernya.
lalu ikuti seperti gambar di bawah

setting printernya seperti gambar


Setting Router

IP yang dibuat diatas merupakan gateway yang menuju suatu jaringan LAN.



sementara di gambar yang ini, IPnya mengacu ke MODEM

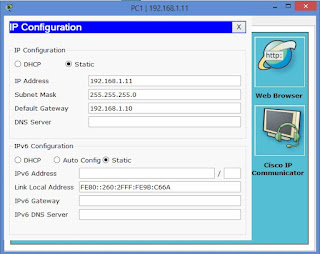

gambar di atas salah satu contoh setting PC

Berikut List IP yang ada pada jaringan


Perangkat
IP Address
Gateway

Server
192.168.1.10
-

Printer
192.168.1.18
-

PC1
192.168.1.11
192.168.1.1

PC2
192.168.1.12
192.168.1.1

PC3
192.168.1.13
192.168.1.1

PC4
192.168.1.14
192.168.1.1

PC5
192.168.1.15
192.168.1.1

PC6
192.168.1.16
192.168.1.1

PC7
192.168.1.17
192.168.1.1

Lalu kita coba TEST apakah semuanya sudah terkoneksi atau belum dengan melakukan ping pada command prompt
Klik salah satu PC->Tab Desktop-> Command Prompt

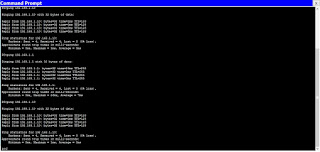

pada gambar ada keterangan reply,
berarti jaringan yang kita buat sudah terkoneksi.


Mungkin cukup sekian yang bisa saya sampaikan.
Kurang lebihnya saya mohon maaf.
dan Terimakasih sudah berkunjung.
